به هنگام متصل نمودن تعداد زیادی دستگاه به سرور، سوییچ یا سایر سخت افزارهای شبکه توسط تعداد بسیار زیادی کابل، باید در مورد مدیریت بهینه کابلها و برنامهریزی مناسب اطمینان خاطر داشته باشید. چون شما تنظیمات را فقط برای امروز انجام نمیدهید و باید برای رشد احتمالی در آینده نیز برنامهریزی داشته باشید.
پس بهتر است مقیاسپذیری و انعطافپذیری کابلها و زیرساختهای آن را نیز در نظر بگیرید. در این راستا پج پنل کمک شایانی به شما خواهد کرد. پج پنل، تجهیز موثری جهت سازماندهی به دیتاسنتر و اتاق سرور است که موجب تسهیل در انتقال، افزودن یا تغییر زیرساختهای کابل کشی در آینده میشود.

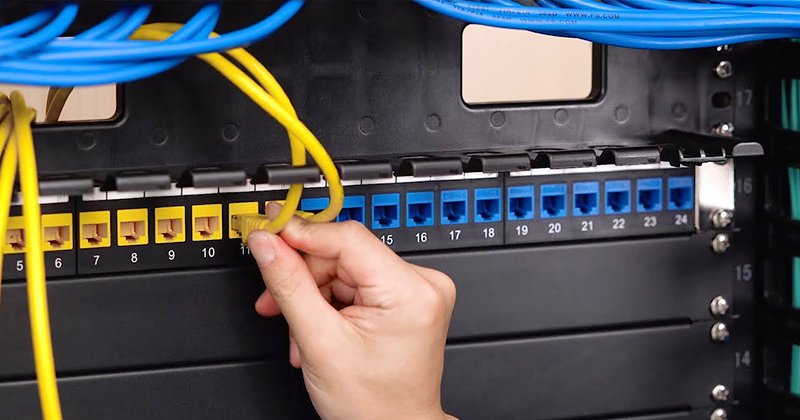

پچ پنل چیست؟
پچ پنل که به آن patch bay ، patch field یا patch jack نیز گفته میشود، سخت افزاری است که شامل یک مجموعه پورت جهت اتصال و مدیریت ورودی و خروجی کابلهای مسی یا کابلهای فیبر میباشد.
در زیرساخت یک دیتاسنتر معمولی، patch panelها غالبا در یک محفظهی مخصوص سیم (wiring closet) قرار میگیرند تا بتوان rack ها را به هم متصل نمود. هر rack حداقل شامل یک پج پنل است که قسمت انتهایی آن به قسمت انتهایی rack بعدی متصل است.
حال شما جهت اتصال سرورها یا سوییچهای شبکه به پورتهای قسمت جلویی پج پنل در هر rack، به پچ کورد (patch cords) نیاز خواهید داشت.
به هنگام استفاده از پچ پنل، تنها کاری که باید انجام دهید وصل کردن یا جدا کردن patch cord های مربوطه جهت ایجاد مدار میباشد، که موجب ایجاد اتصالات انعطافپذیر شده و راندمان را تا حد زیادی بهینه مینماید.
هدف Patch Panel چیست؟
پج پنل یکی از معدود اجزای شبکههای کابلکشی مس و فیبر میباشد و تقریبا همهی شبکههای مشاغل از پچ پنل برای کابلکشی استفاده میکنند. نکته مثبت استفاده از پچ پل در دیتاسنتر و یا شبکههای خانگی چیست؟
میتوان گفت مزایای بسیاری برای استفاده از patch panel در مقایسه با تلاش جهت راهاندازی مستقیم کابلها از هر دستگاه به سخت افزار مرکزی شبکه تعریف شده است.
- فشار دادن کابلها به سمت پایین و به سمت patch panel، باعث استهلاک مکانیکی شده و هزینه زیادی در بر دارد. اگر کابل از دیوار یا سقف مستقیما به پورت سوییچ وصل میشد، آن وقت پورت باید جدا و یا متصل میشد.
- قابلیت برچسب زدن به هر کابل در یک پچ پنل باعث میشود روشی منظمتر و تمیزتر جهت شناسایی جریان سیگنال داشته باشیم و همچنین عیبیابی مشکلات فنی، بسیار سادهتر شود.
- باعث ایجاد انعطاف شده و در صورت بروز خرابی و یا نیاز به ایجاد تغییرات، نیازی به دوباره کاری و یا تغییر مکان تجهیزات نیست.
- برخی از کسبوکارها از کابلکشیهای ساختار یافته برای تلفنها استفاده میکنند. ممکن است شما به عنوان صاحب چندین کسبوکار، قصد داشته باشید فضای دفتر کاری را به اشتراک بگذارید. در چنین شرایطی با استفاده از پج پنل میتوان به راحتی به هر پریز وصل شد.
- کابلهای پشت patch panel با مکان jack های دائمی که در فضای مورد استفاده کاربران است، مطابقت داشته که منجر به سیمکشی دقیق و ساده patch panel میگردد.
