ماژول‌ ترنسیورهای رایج فیبر نوری

ماژول فیبر نوری یک فرستنده و گیرنده در یک ماژول تکی است که نقش مهمی در انتقال و دریافت داده‌ها برای پشتیبانی از عملکرد عادی سیستم انتقال داده فیبر نوری دارد. در حال حاضر طیف گسترده‌ای از ترنسیورهای فیبر نوری شامل (سیمی، فیبر، طول موج) برای استفاده وجود دارد.

گروهی از شرکت‌ها برای توافق روی استانداردهای بسته که قراردادهای MSA نیز نامیده می‌شوند، به هم پیوستند. استانداردهای بسته به مشتریان کمک می‌کند تا بهترین ماژول ترنسیور را انتخاب کنند و مطمئن شوند که می‌توانند از ماژول ترنسیور چند فروشنده، بدون طراحی مجدد برد، استفاده کنند. در ادامه برخی از ماژول‌های فیبر نوری رایج طبق استانداردهای بسته به صورت مختصر معرفی شده‌اند.

– ماژول ترنسیور 9Pin

به فرستنده نوری 1×9 نیز معروف است. این ماژول دارای یک ردیف پین خروجی در پشت دستگاه است. رابط نوری معمولاً پریزهای ST یا دوبلکس SC است و عمدتا در ترنسیور فیبر نوری، سوئیچ‌های نوری، مبدل تک/چند حالته و همچنین برخی از برنامه‌های کاربردی کنترل صنعتی استفاده می‌شود.

– ماژول ترنسیور GBIC

یا ترنسیور مبدل رابط گیگابیتی، یک رابط plug-in است که برای اجازه دادن به یک رابط قابل اتصال برای اترنت گیگابیتی طراحی شده است.

GBIC یک رابط الکتریکی استاندارد و hot swappable ارائه می‌دهد و می‌تواند طیف گسترده‌ای از رسانه‌های فیزیکی از مس تا فیبر نوری تک حالت موج بلند را در طول صدها کیلومتر پشتیبانی کند.

با این حال، این نوع ترنسیور به تدریج با ماژول SFP که دارای مزایای بیشتری می‌باشد، جایگزین شده است.

– ماژول ترنسیور SFF (small form-factor)

یک ترنسیور نوری فشرده است که در ارتباطات نوری برای کاربردهای مخابراتی و ارتباطات داده استفاده می‌شود. در مقایسه با ماژول‌ ترنسیورهای 9pin و GBIC، ماژول SFF کوچک‌تر است و در یک محدوده پورت‌های بیشتری دارد. فرستنده‌های SFF دارای 10 یا 20 پین ورودی/خروجی هستند که به برد لحیم می‌شوند.

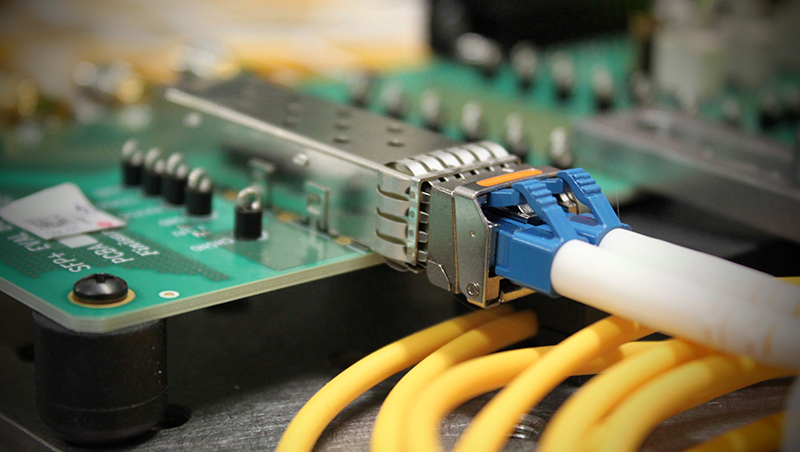

 – ماژول ترنسیور SFP

ماژول نوری small form-factor pluggable یا ماژول نوری small hot-pluggable، نسخه قابل اتصال ماژول SFF و نسخه ارتقا یافته ماژول اولیه GBIC است که دارای 10 اتصال ورودی/خروجی در پشت بسته است.

این ماژول با حجم کمتر و ادغام بالاتر، در حال حاضر محبوب‌ترین ماژول فیبر نوری است.

– ماژول ترنسیور +SFP

که به آن SFP plus نیز می‌گویند، با نرخ انتقال بالاتر معمولاً تا 8.5G یا 10G، نوعی ماژول گیرنده نوری است که برای کانال فیبر 8Gbps/10Gbps/16Gbps و کاربردهای اترنت 10Gbps مشخص شده است.

– ماژول ترنسیور XFP

ماژول small form-factor pluggable 10 گیگابیتی، نسل بعدی فرستنده گیرنده SFP برای کاربرد 10 گیگابیت بر ثانیه است.

این ترنسیور hot-swappable و مستقل از پروتکل است و معمولاً برای 10Gbps SONET/SDH، کانال فیبر، اترنت گیگابیتی و سایر کاربردها و همچنین لینک CWDM DWDM استفاده می‌شود.

– ماژول ترنسیور XENPAK

یک ماژول قابل اتصال برای کاربردهای 10 گیگابیت بر ثانیه، به ویژه اترنت 10 گیگابیتی است.

رابط الکتریکی، XAUI نامیده می‌شود که چهار سیگنال 2.5 گیگابیتی در ثانیه را به فرستنده ارائه می‌دهد که آنها را مالتی پلکس یا سریال کرده و منبع را به یک سیگنال 10 گیگابیت بر ثانیه هدایت می‌کند.

این ترنسیور از یک کانکتور الکتریکی 70 پین استفاده می‌کند. رابط نوری معمولا یک SC دوبلکس است.

– ماژول ترنسیور X2

بر اساس استانداردهای ماژول XENPAK است. X2 از فرستنده XENPAK کوتاه‌تر است اما از همان رابط‌های الکتریکی 70-position و دوبلکس SC استفاده می‌کند.

برخلاف XENPAK، تجهیزات X2 در بالای برد نصب می‌شوند و به اندازه‌ای هستند که اجازه می‌دهند برد‌ها کنار هم قرار گیرند.
