ماژول سیسکو GLC-LH-SMD

نگاه کلی

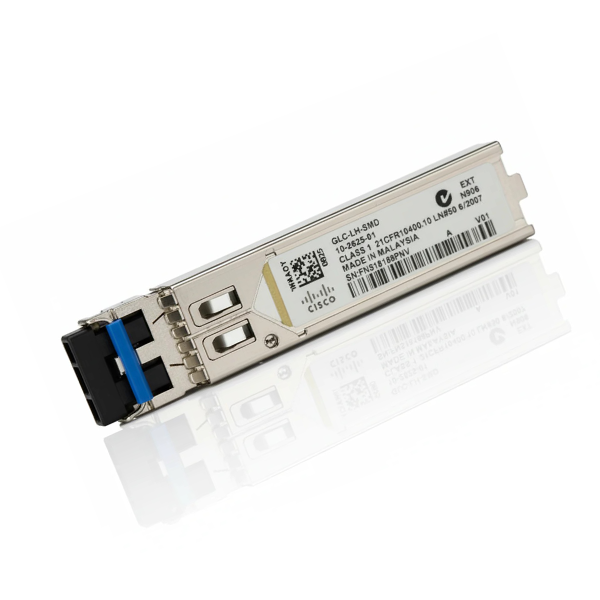

ماژول سیسکو GLC-LH-SMD یک ترنسیور SFP گیگابیتی مبتنی بر استاندارد IEEE 802.3z (1000BASE-LX/LH) است که با طول موج 1310 نانومتر کار می‌کند و قابلیت پشتیبانی همزمان از فیبر تک‌حالته (SMF) تا فاصله 10 کیلومتر و فیبر چندحالته (MMF) تا 550 متر را دارد. این ماژول به قابلیت DOM مجهز است و در دامنه‌ی دمای عملیاتی گسترده از 5- تا 85+ درجه سانتی‌گراد کار می‌کند.

ماژول GLC-LH-SMD دارای کانکتور دوگانه LC/PC است و مطابق توافق‌نامه‌های صنعتی SFP MSA و استانداردهای IEEE 802.3z/802.3ah عمل می‌کند.

مشخصات فنی ماژول GLC-LH-SMD

• نوع و استاندارد: ماژول 1G SFP با استاندارد 1000BASE-LX/LH (استاندارد IEEE 802.3z).
• طول موج: 1310 نانومتر
• برد: تا 10 کیلومتر روی فیبر تک‌حالته و تا 550 متر روی فیبر چندحالته (با استفاده از کابل حالت‌دهی در صورت نیاز)

جدول زیر خلاصه‌بندی مسافت‌های عملیاتی روی انواع فیبر است:

• نوع کانکتور: دوگانه LC/PC (پیگتیل دوگانه)
• توان نوری: توان خروجی (Tx) بین حدود 9.5- تا 3- دسی‌بل میلی‌وات و حداقل حساسیت گیرنده (Rx) حدود 23dBm- است. این محدوده توان حدود 13.5 تا 20 دسی‌بل بودجه نوری فراهم می‌کند.
• پشتیبانی DOM: دارای قابلیت DOM مطابق با SFF-8472 است. این امکان را می‌دهد که پارامترهای real time مانند توان ارسال/دریافت، دما، جریان لیزر و ولتاژ ماژول را مانیتور کنید.
• دمای کاری: Expanded range از 5C- تا 85C+. (دمای ذخیره‌سازی: 40C- تا 85C+)
• قدرت و منبع تغذیه: ماژول به صورت hot-pluggable وارد پورت SFP می‌شود و به منبع تغذیه سوئیچ/روتر نیاز دارد. مصرف انرژی بسیار کم و مطابق استانداردهای محیطی سیسکو طراحی شده است.
• استانداردها و MSA: منطبق با SFP MSA و IEEE 802.3z (1000BASE-LX/LH). همچنین استانداردهای GR-20-CORE و دیگر استانداردهای صنعت فیبر نوری (IEC, GR-326, GR-1435) را پشتیبانی می‌کند.

سازگاری و پلتفرم‌های پشتیبانی شده

ماژول GLC-LH-SMD به طور گسترده توسط بسیاری از سوئیچ‌ها و روترهای سیسکو پشتیبانی می‌شود. این ماژول خاص جهت ارتباطات نقطه‌به‌نقطه در مسیرهای طولانی در شبکه‌های LAN و WAN کاربرد دارد. ماژول GLC-LH-SMD در بسیاری از تجهیزات سیسکو که اسلات‌های SFP گیگابیتی دارند نیز قابل استفاده است. نکته مهم این است که اگر یک دستگاه از ماژول GLC-LH-SM پشتیبانی کند، معمولاً مدل SMD را نیز می‌تواند شناسایی کند.

لازم به ذکر است که سیسکو تنها قطعات اپتیکی اصلی خود را تضمین می‌کند و استفاده از ماژول‌های سازگار ثالث ممکن است با محدودیت یا هشدار در برخی فریم‌ورک‌ها مواجه شود. برای اطمینان از سازگاری، بهتر است از قطعات اورجینال سیسکو و Optics Compatibility Matrix استفاده نمایید.

کاربردهای رایج و سناریوهای استقرار

ماژول GLC-LH-SMD به دلیل امکان ارسال داده در فواصل طولانی روی فیبر معمولی (SMF) تا ۱۰ کیلومتر و همچنین پشتیبانی از فیبر چندحالته (با کابل حالت‌دهی) کاربردهای متنوعی دارد از جمله:

• ارتباط بین ساختمان‌های مختلف، ایجاد بک‌بون یا uplink بین سوئیچ‌های طبقات یا ماژول‌های مرکز داده.
• استفاده در پیوندهای درون دیتاسنتر یا اتصال دیتاسنتر به فیبر بین شهری (مختص ارتباطات زیرساختی).
• با توجه به دمای کاری گسترده و طراحی مقاوم، در انبارها، کارخانه‌ها و محیط‌های باز می‌توان از آن بهره برد.
• برای لینک‌های طولانی در شبکه‌های MAN/WAN که نیاز به انتقال Gigabit دارند.
• در صورت نیاز به استفاده از هر دو نوع فیبر SMF و MMF (مثلاً در شبکه‌های قدیمی با فیبر چندحالته متصل به فیبر جدید تک‌حالته)، این ماژول قابل استفاده است (با نصب کابل conditioner برای MMFهای قدیمی).

نصب، راه‌اندازی و نکات عیب‌یابی

• نصب Hot-plug: ماژول GLC-LH-SMD کاملاً hot-swappable طراحی شده است. یعنی بدون نیاز به خاموش کردن سوئیچ/روتر می‌توانید ماژول را در اسلات SFP جا بزنید یا خارج کنید. در حین نصب مطمئن شوید که سوئیچ روشن و پورت SFP مربوطه فعال است.
• حالت‌دهی کابل (Mode Conditioning): هنگام استفاده از GLC-LH-SMD روی فیبر چندحالته قدیمی (OM1/OM2)، نصب کابل حالت‌دهی (Mode Conditioning Patch Cord) الزامی است. این امر از انتشار بیش از حد پرتو لیزر در هسته بزرگ MMF جلوگیری کرده و افت سیگنال را کاهش می‌دهد. در صورت استفاده از فیبر OM3 نیازی به MCP نیست.
• کانفیگ پورت: پس از قرار دادن ماژول در اسلات، تنظیمات پورت گیگابیت اترنت را به طور معمول انجام دهید. در بسیاری موارد، پورت به صورت اتوماتیک 1000Mbps و حالت Full-Duplex خواهد شد. در صورت نیاز، می‌توانید پهنای باند، VLAN یا چنلینگ را طبق سیاست شبکه تنظیم کنید.
• بررسی لینک: برای صحت عملکرد لینک، از دستوراتی مانند show interfaces status و show interfaces transceiver detail استفاده کنید. خروجی DOM نشان دهنده توان ارسالی/دریافتی، دما و ولتاژ ماژول است. به عنوان مثال، افت شدید قدرت دریافتی یا دمای بالا می‌تواند نشانه کثیف بودن کانکتورها یا مشکل در کابل‌کشی باشد.
• در صورت عدم برقراری لینک، مطمئن شوید که فیبر به درستی در هر دو طرف به LC متصل شده و polarity صحیح است.
• اگر پیغام‌های خطا در لاگ مبنی بر قدرت نوری بالاتر از حد (Optical Power Too High) یا پایین‌تر از حد (Optical Power Low) مشاهده کردید، از نصب صحیح MCP یا کیفیت فیبر اطمینان حاصل کنید.
• در مسافت‌های نزدیک (مثلاً زیر 500 متر) روی SMF، ممکن است نیاز به آتینوئتر (5dB یا 10dB) باشد تا توان ورودی را کاهش دهد و از اشباع گیرنده جلوگیری شود.
• چنانچه کارکرد DOM دچار مشکل است (مقادیر غیرواقعی یا عدم نمایش)، بررسی کنید که پورت سوئیچ DOM را فعال کرده باشد و فیبر اتصال مناسب است.
• تعیین قدرت link budget: با دانستن توان Tx و حساسیت Rx، بودجه نوری پیوند حدود 13.5–20 دسی‌بل است. اگر افت فیبر بیش از حد بودجه باشد، لینک فعال نخواهد شد.
• اطمینان از یکپارچگی ماژول: در صورت بروز مشکلات ناسازگاری، ماژول را با یک ماژول سیسکو اصلی یا شناخته شده جایگزین کنید.
